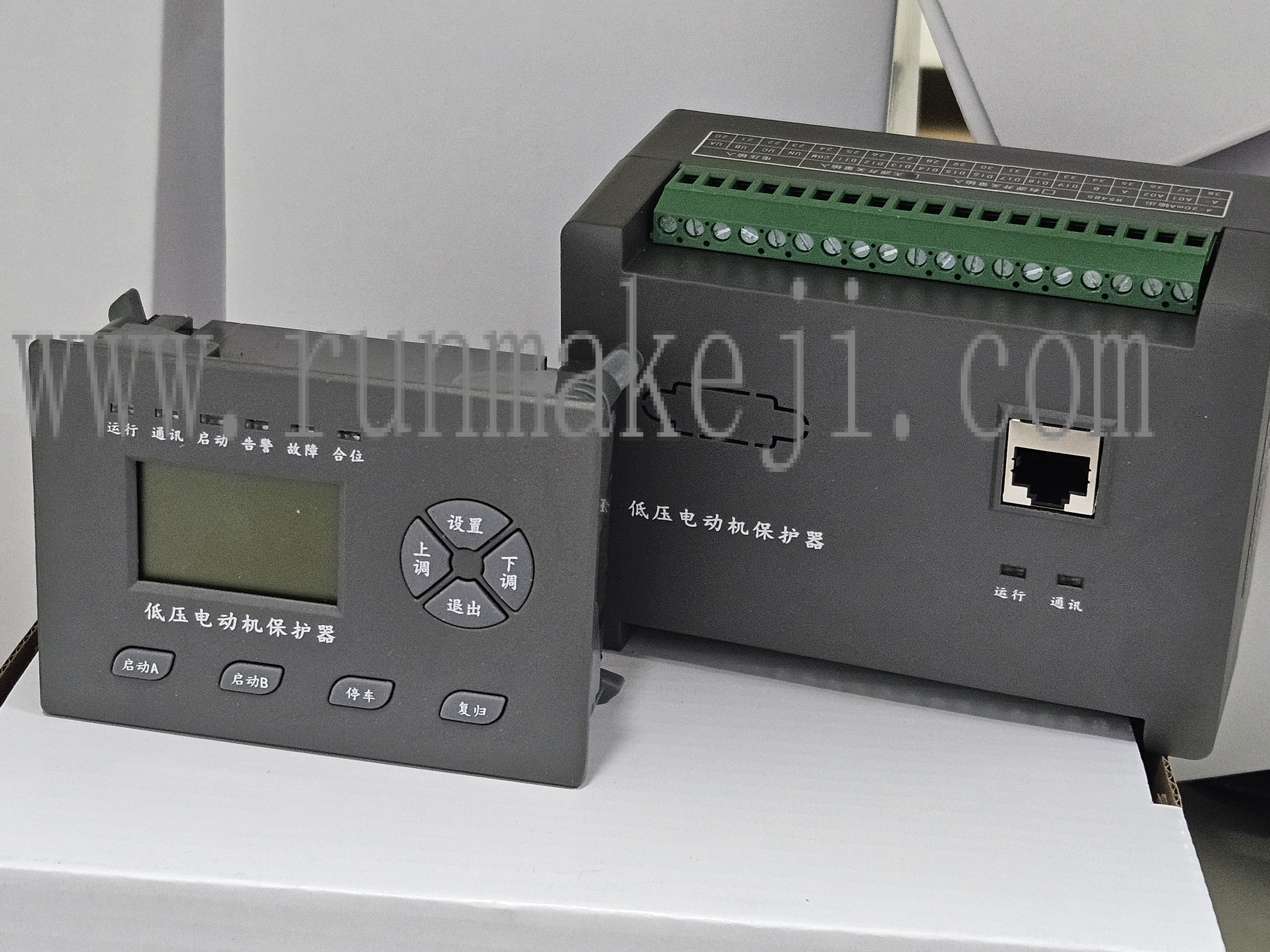

RM-MD200F分體式低壓電動機保護器
功能介紹：
保護器通過采集電動機相關電氣量、開關量等數據，進行運算處理，判定電動機運行過程中的各種運行狀況或故障，可實現啟動超時保護、短路保護、定時限/反時限（過流）保護、反時限（tE）保護、堵轉保護、過熱保護、過負荷保護、不平衡保護、斷相保護、相序保護、接地保護、接觸器保護、接觸器失靈保護、緊急停車告警、剩余電流保護、欠壓（失壓）重啟動、自啟動等保護功能，以實現對電動機的全面保護、監測、（啟動）控制，切除故障于萌芽階段，減少電動機維修時間，保障安全生產。
產品特點：
1、豐富的測量數據，包括：相電壓、線電壓、相電流、電流相角、總有功功率、總無功功率、總視在功率、功率因數、總有功電能、總無功電能等；
2、“tE 時間保護”符合國家標準（GB3836.3-2010），適應于增安型防爆電動機；
3、欠載保護可以取代防干轉保護裝置，對磁力泵電動機等實現有效的保護；
4、具有剩余電流保護功能，可以提供更靈敏的接地故障檢測，充分保證電動機的安全運行以及人身安全；
5、具有欠壓（失壓）重啟動和自啟動功能，可以取代常規的集中式的分批再啟控制屏，實現電動機的分批重啟動和晃電重啟動功能；
6、最多提供9路有源或無源開關量輸入，用于起停信號、接觸器狀態信號的接入；
7、具有AO 輸出功能，可以方便的將電動機的測量量（三相電壓、三相電流，功率）轉換為4～20mA 的直流電流量，實現常規全隔離變送器的功能；
8、具有電動機管理維護功能，記錄電動機啟動電流和啟動時間，記錄累計脫扣次數，累計運行時間，累計啟動次數，接觸器脫扣電流的功能；
9、具有SOE功能，最多可記錄最近100條保護動作信息，帶時標；
10、支持選配Profibus-DP協議通訊接口；
11、具有遠方通訊功能，支持選配2路RS-485通訊接口，使用標準Modbus-RTU通訊規約；
12、維護管理方便，顯示故障參數、報警信息、狀態指示、電動機啟動和運行信息、接觸器故障跳閘操作次數等，便于故障分析，生產效能統計及有選擇地合理檢修；
13、帶無線測溫功能（選配），最高可帶24點無線測溫，并帶有超溫報警，超溫告警后禁止啟動，超溫告警事件記錄。
環境條件：
環境溫度：-20℃～+55℃
儲存溫度：-25℃～+70℃
大氣壓力：70 kPa～106 kPa
相對濕度：5%～95% (產品內部不凝露，不結冰)
額定參數：
（1）保護器工作電源
AC85～265V/DC110～370V。
（2）電流/電壓輸入
電流回路（外置電流互感器（MTA）：5A、25A、50A、100A、200A、400A、600A、800A。
交流電壓(相電壓)：220V、380V、660V
頻率：50Hz/60Hz
（3）開關量節點輸入
開關量為有源（AC/DC220V）節點或無源干節點可選。
（4）繼電器接點輸出容量
DO1～DO4：常開繼電器，交流250V/直流30V，允許斷開的最大電流：交流/直流5A ；長期允許閉合電流：5A
DO5：常開/常閉繼電器，交流250V/直流30V，允許斷開的最大電流：交流/直流5A ；長期允許閉合電流：常開點5A、常閉點3A
（5）AO輸出
輸出范圍：（4～20）mA
負載能力：500Ω
（6）功率消耗
交流電壓回路：小于0.75VA/相（額定220V時）
保護器電源回路：小于5W
（7）過載能力
交流電流回路：2倍額定電流，連續工作
10 倍額定電流，允許10s
40 倍額定電流，允許1s
交流電壓回路：1.2倍額定電壓，連續工作
1.4倍額定電壓，允許10s
